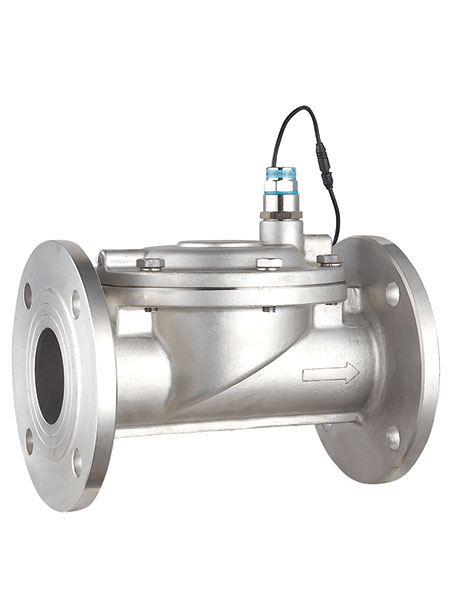

Válvula solenóide com pulso auto-sustentável bi-estável de 2 vias série YSG DN65～ DN200
Amplamente usada em irrigação automática na agricultura, paisagismo, irrigação por gotejamento e outras aplicações de controle automático. Também pode ser usada para gases, com controle hidráulico.
Meio de trabalho: água, ar
Temperatura média : -5～80℃
Material de vedação : NBR
Tipo de funcionamento : Tipo de pulso de corrente direta
Material do corpo da válvula : Ferro fundido SS304
Tipo de interface: flange
Tensão de trabalho : DC2.5～6.5V IP67
Pressão de trabalho : 0.3～8bar
Resistência da bobina : 25Ω
Corrente mínima: 190mA
Largura do pulso : ≥10ms
Nota:
1. válvulas de aço inoxidável DN65 ~ DN150 sem filtro, interruptor manual é necessário. O interruptor manual pode ser personalizado.

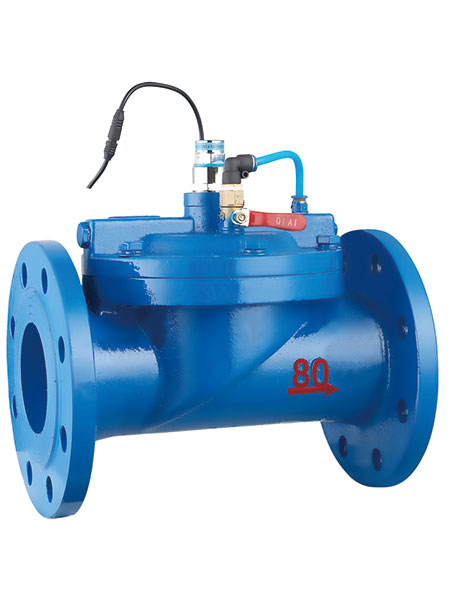

2. Válvula de ferro fundido DN65 ~ DN200 com filtro e interruptor manual
| YSG | - | 65 | - | J | - | F | - | Tensão nominal |
| | | | | | | | | | | ||||
| Modelo | Código da rosca | C:Ferro fundido | F: flange | 9V 12V 24V (Customizável) | ||||
| 65：65mm | J：ss304 | |||||||
| 80：80mm | ||||||||
| 100：100mm | ||||||||
| 125：125mm | ||||||||
| 150：150mm | ||||||||
| 200：200mm |
| modelo | L | D | H | K | d | C | f | n-φ | Material do corpo da válvula | Peso (Kg) |
| YSG-65JF | 256 | 185 | 248 | 145 | 118 | 20 | 3 | 4-φ18 | SS304 | 12.3 |
| YSG-80JF | 277 | 200 | 268 | 160 | 132 | 20 | 3 | 8-φ18 | 15.1 | |
| YSG-100JF | 350 | 220 | 290 | 180 | 156 | 22 | 3 | 8-φ18 | 23 | |
| YSG-150JF | 450 | 285 | 402 | 240 | 211 | 24 | 3 | 8-φ22 | 62 | |
| YSG-65CF | 259 | 185 | 277 | 145 | 118 | 20 | 3 | 4-φ18 | Ferro fundido | 15 |
| YSG-80CF | 278 | 200 | 289 | 160 | 132 | 20 | 3 | 8-φ18 | 17 | |
| YSG-100CF | 350 | 220 | 316 | 180 | 156 | 22 | 3 | 8-φ18 | 23 | |
| YSG-125CF | 425 | 250 | 398 | 210 | 186 | 22 | 3 | 8-φ18 | 54.5 | |
| YSG-150CF | 450 | 285 | 430 | 240 | 211 | 24 | 3 | 8-φ22 | 55 | |
| YSG-200CF | 560 | 340 | 516 | 295 | 266 | 24 | 3 | 12-φ22 | 112 | |
| YSG-80 | Corpo de cobre tamanho de interface G3＂ C×D×A=250×195×200 | Cobre | 11.3 | |||||||
