Parâmetros técnicos
1. Meio de trabalho : Gás natural, gás de carvão, gás
2. Temperatura média: -5~60ºC
3. Pressão de trabalho : 0~4bar (ver a tabela de parâmetro de especificação)
4. Estilo de trabalho: Normalmente fechado
5. Voltagem: AC220V/50HZ/DC24V/AC110V/50HZ

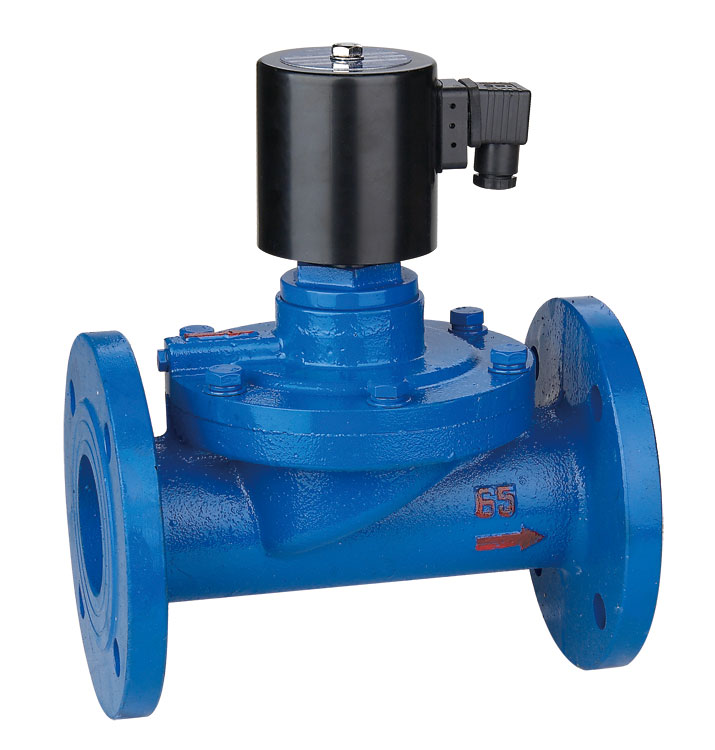

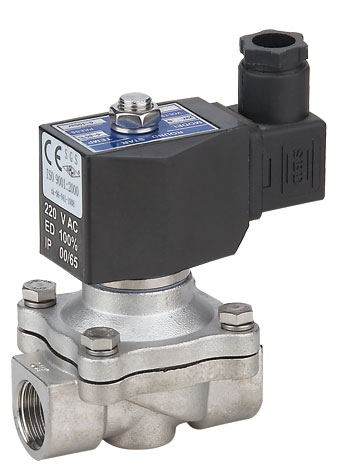

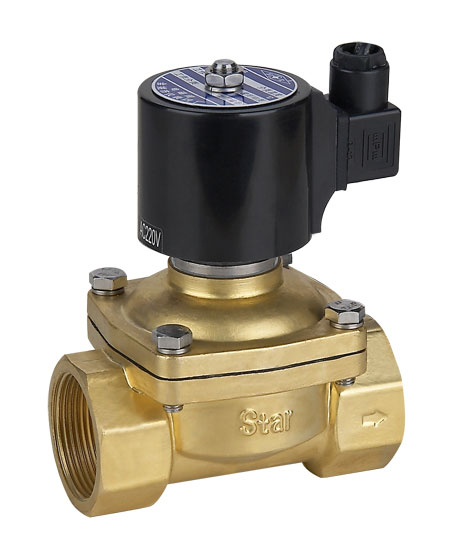

6. Material da estrutura :Bronze, aço inoxidável SS304, ferro fundido (DN65-100mm)
7. Selantes: NBR
Mais detalhes
1. Conector com indicador LED
2. Interface de rosca: rosca NPT, rosca RC, conexão de flange
3. Bobina a prova de explosão: Tipo à prova de fogo ExdeIIB T4 e tipo de encapsulamento Exmbl/II BT4
Código de encomenda/pedidos
| Modo do produto | Rosca G | Orifício(mm) | CV (mm) | L (mm) | H (mm) | Pressão de trabalho (bar) | Observações |
| ZCM-3 | 1/8" | 3 | 0.25 | 41 | 75 | 0-4 | |
| ZCM-5 | 1/4" | 5 | 0.6 | 53 | 90 | ||
| ZCM-10 | 3/8" | 10 | 2.1 | 69 | 117 | ||
| ZCM-15 | 1/2" | 15 | 4.5 | 69 | 117 | ||
| ZCM-20 | 3/4" | 20 | 7.5 | 73 | 124 | ||
| ZCM-25 | 1" | 25 | 12 | 99 | 135 | 0-2 | |
| ZCM-32 | 1 1 /4" | 32 | 22 | 115 | 154 | ||
| ZCM-40 | 1 1/2" | 40 | 30 | 120 | 162 | ||
| ZCM-50 | 2" | 50 | 48 | 154 | 185 | ||
| ZCM-40CF | Flange de conexão | 40 | 30 | 150 | 207 | Flange de conexão de ferro fundido | |
| ZCM-50CF | 50 | 48 | 158 | 228 | |||
| ZCM-65CF | 65 | 55 | 258 | 330 | |||
| ZCM-80CF | 80 | 85 | 280 | 330 | |||
| ZCM-100CF | 100 | 129 | 354 | 390 |
