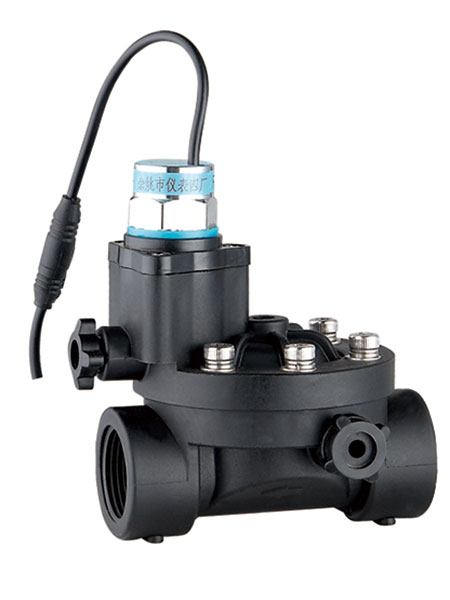

Válvula solenóide com trava bi-estável de plástico YSG é amplamente usada em irrigação automática na agricultura, paisagismo, irrigação por gotejamento e outras aplicações de controle automático. Também pode ser usada para gases com controle hidráulico.
Meio de trabalho: água, líquido, ar
Temperatura média : -5～80℃
Tipo de funcionamento :pulso de corrente direta
Material do corpo da válvula : nylon reforçado PA66 (Alemanha)
Material de vedação : NBR
Interface: rosca G, rosca NPT
Tensão de trabalho : DC2.5～6.5V IP67
Resistência da bobina : 25Ω
Corrente mínima: 190mA
Largura do pulso : ≥10ms
| YSG | - | 25 | - | T | - | voltage |
| | | | | | | | | |||
| modelo | Código da rosca | blank: rosca G | DC6V（por padrão） | |||
| 15：1/2＂ | T: Rosca NPT | 9V 12V 24V (pode ser personalizado ) | ||||
| 20：3/4＂ | ||||||
| 25：1＂ | ||||||
| 32：11/4＂ | ||||||
| 40：11/2＂ | ||||||
| 50：2＂ |
Desenho da série YSG
1. Com uma gama completa de filtro de água independente, pode garantir que a câmara da válvula seja mantida limpa. A limpeza e manutenção é simples e conveniente
Com interruptor manual, significa que na ausência de eletricidade, o interruptor manual move-se em rotação para a esquerda para abrir a válvula.

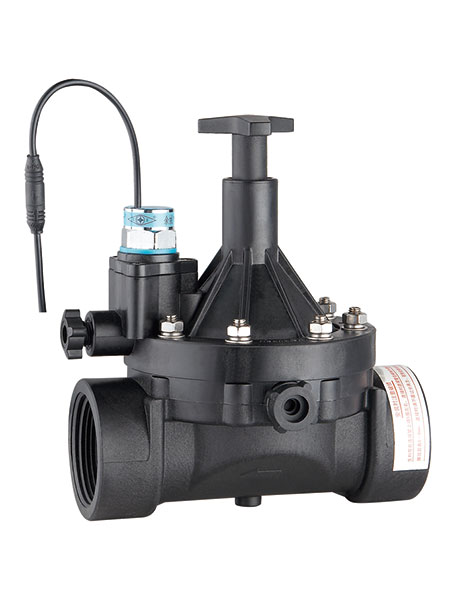

2. Com o regulador de fluxo DN32 ~ 50, o tamanho de fluxo pode ser regulado de acordo com os requisitos.
| modelo | Orifício ( mm ) | interface | Cv | Pressão de trabalho (bar) | A×B×C ( mm ) | Código de pedido | Peso (Kg) | |
| Ar | Água | Voltagem DC6V Material de plástico Rosca G | ||||||
| YSG-15 | 15 | 1/2＂ | 3.5 | 0.3～8 | 0.3～8 | 85×73×126 | YSG–15 – DC6V | 0.4 |
| YSG-20 | 20 | 3/4＂ | 7.6 | 0.3～8 | 0.3～8 | 90×73×128 | YSG–20 - DC6V | 0.4 |
| YSG-25 | 25 | 1＂ | 12 | 0.3～8 | 0.3～8 | 125×90×148 | YSG–25 - DC6V | 0.4 |
| YSG-32 | 32 | 11/4＂ | 20 | 0.3～8 | 0.3～8 | 150×128×173 | YSG–32 - DC6V | 0.7 |
| YSG-40 | 40 | 11/2＂ | 30 | 0.3～8 | 0.3～8 | 151×128×176 | YSG–40 - DC6V | 0.8 |
| YSG-50 | 50 | 2＂ | 48 | 0.3～8 | 0.3～8 | 170×140×190 | YSG–50 - DC6V | 1.0 |

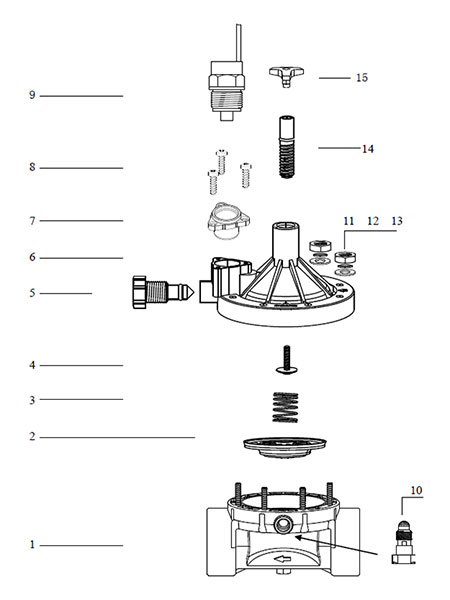

Componentes:
1. Com uma gama completa de filtro de água independente, pode garantir que a câmara da válvula seja mantida limpa. A limpeza e manutenção é simples e conveniente
Com interruptor manual, significa que na ausência de eletricidade, o interruptor manual move-se em rotação para a esquerda para abrir a válvula.
2. Com o regulador de fluxo DN32 ~ 50, o tamanho de fluxo pode ser regulado de acordo com os requisitos
| Número | Nome |
| 1 | Corpo da válvula |
| 2 | Diafrágma |
| 3 | Mola |
| 4 | Parafuso |
| 5 | Interruptor manual |
| 6 | Tampa da válvula |
| 7 | Peça a transformar |
| 8 | Parafuso ST3.5 |
| 9 | Bobina |
| 10 | Interruptor de entrada (com filtro） |
| 11 | Parafuso de porca |
| 12 | Anel de amortecimento |
| 13 | Anel de amortecimento |
| 14 | interruptor de ajuste de fluxo |
| 15 | interruptor de ajuste de fluxo |
