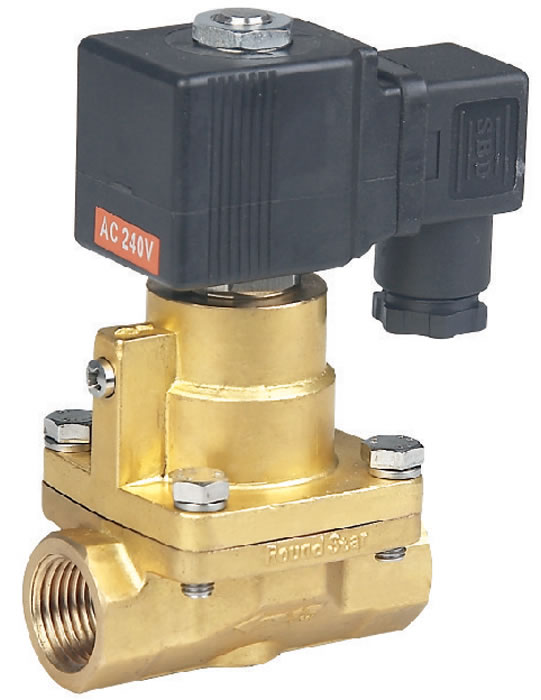

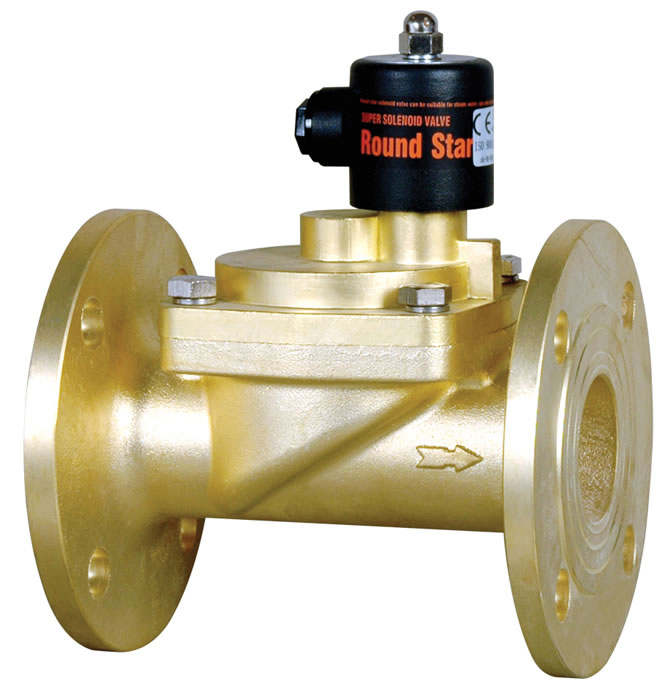

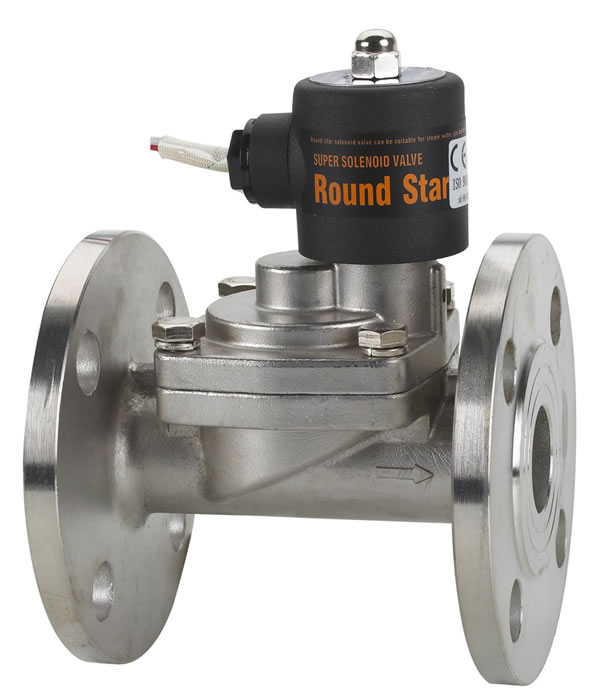

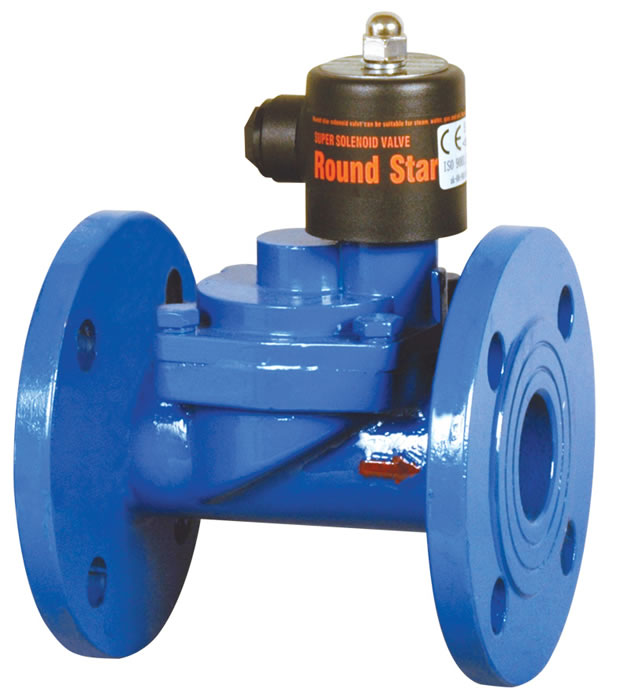

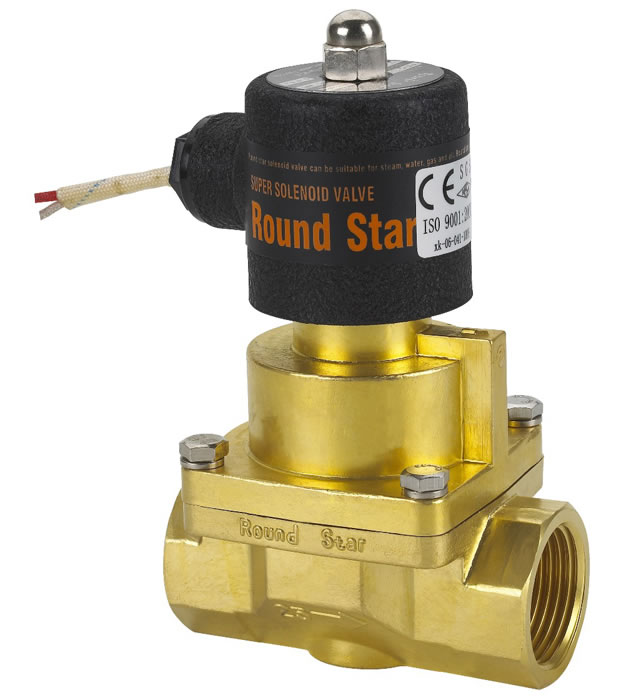

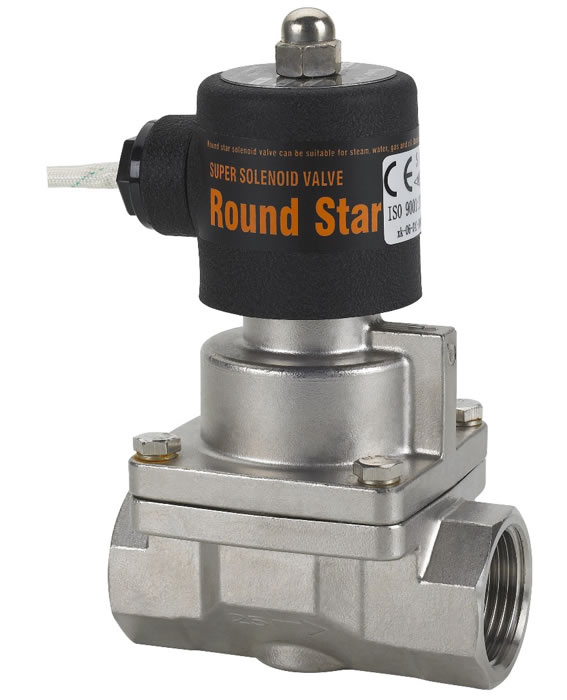

Características da Válvula Solenóide para Vapor PS
1. A válvula solenóide para vapor PS é uma válvula para ser usada com vapor, líquidos, gases e óleos.
2. A temperatura do meio é de -5 a 180℃.
3. Padrão de acção: por piloto
4. Pressão de funcionamento: normalmente fechada: 0.4-16bar, normalmente aberta: 0.4-10bar.
5. A válvula solenóide para vapor PS é feita de latão forjado, aço inoxidável fundido de precisão ou latão fundido.
6. Está selada pela membrana PTFE.
7. Grau de protecção das bobinas: bobina encapsulada: IP65, bobina revestida a ferro: IP54.
Pedidos Especiais da Válvula Solenóide para Vapor PS
Também fornecemos a válvula solenóide com especificações especiais.
1. Para utilização em água quente ou num meio de temperatura constante, a válvula solenóide pode utilizar uma membrana VITON como vedante. Deverá marcar um "V" no pedido. Neste caso, a temperatura máxima do meio poderá ir até 150℃.
2. Se necessitar de uma válvula solenóide com uma pressão de funcionamento 25bar, mencione esse facto no pedido.
3. Calibre Pesado: ф40~ф65. Fornecemos a rosca de engate de ferro fundido para juntar a válvula solenóide, a plataforma e interiores da válvula de aço inoxidável.
| Modelo | PS-15 | PS-20 | PS-25 | PS-32 | PS-40 | PS-50 | PS-25F | PS-32F | PS-40F | PS-50F | PS-40F | PS-50F | PS-65F | PS-15JF | PS-20JF | PS-25JF | PS-32JF | PS-40JF | PS-50JF |
| Ligação | G1/2 | G3/4 | G1 | G11/4 | G11/2 | G2 | União por rosca de cobre | União por rosca de ferro fundido | União por rosca de aço inoxidável | ||||||||||
| Diâmetro | 15 | 20 | 25 | 32 | 40 | 50 | 25 | 32 | 40 | 50 | 40 | 50 | 65 | 15 | 20 | 25 | 32 | 40 | 50 |
| CV | 4.5 | 7.6 | 12 | 22 | 30 | 48 | 12 | 22 | 30 | 48 | 30 | 48 | 56 | 4.5 | 7.6 | 12 | 22 | 30 | 48 |
| C mm | 70 | 74 | 92 | 110 | 122 | 160 | 118 | 140 | 150 | 185 | 150 | 185 | 256 | 106 | 106 | 135 | 140 | 148 | 182 |
| A mm | 135 | 142 | 150 | 150 | 155 | 174 | 187 | 204 | 210 | 230 | 210 | 228 | 278 | 165 | 167 | 190 | 201 | 210 | 230 |
| Temperatura do Meio | -5 ~180℃ | ||||||||||||||||||
| Pressão de funcionamento (bar) | Normalmente fechado: 0.4 ~ 16; normalmente aberto: 0.4 ~ 12 | ||||||||||||||||||
| Máxima resistência de compressão bar | 20 | ||||||||||||||||||
| Voltagem | 220VAC/50HZ 22VA; 110 VAC/50HZ 19VA; DC24 10 W; DC12 9W; amplitude de voltagem: ±10%; A válvula solenóide noutra amplitude de voltagem pode ser pedida. | ||||||||||||||||||
